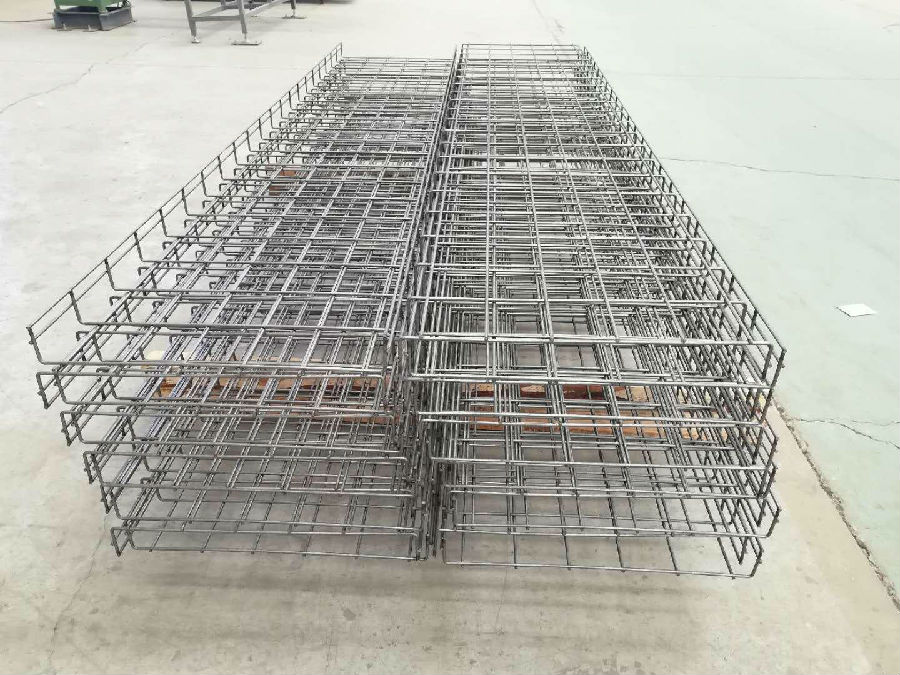

电缆网格桥架设计要求

作者:admin 发布日期:2021-04-04

电缆桥架的安装要求:1.作为布线项目的支持项目,电缆桥架没有特殊的规格指导。每个制造商的规格都缺乏通用性。因此,设计和选择过程应基于每个电气系统的电缆类型。

适用桥的数量,合理选择。

 1确定方向:根据建筑物的平面图并结合设置,确定电缆桥架的更好路线空调管道和电力管道,维护方便,电缆走线密度大。

室内,应尽可能沿着建筑物的墙壁,圆柱,横梁和楼板竖立。如果有必要使用集成的管道竖立,则应在管道的一侧或上方平行竖立桥梁,并考虑尽量避免引下线和分支线。

交叉,如果没有其他可借用的管架,则需要设置一个支柱。

 2负载计算:计算纵向上每单位长度的电缆重量

 3确定桥的宽度:根据要铺设的电缆数量,电缆直径和电缆间距确定电缆桥架的类型和规格,支撑臂的长度,支柱的长度和间距,桥架的宽度和层数。

 4确定安装方式:根据现场设置条件确定桥梁的固定方式,选择悬吊式,立式,侧壁式或混合式。连接器和紧固件通常作为一整套提供。另外,根据桥架结构选择相应的盖板。

 5绘制电缆桥架的平面图和横截面图,并绘制局部零件的空间图,并列出材料。

电缆桥架表面防腐涂层类别的选择工程设计中常见的第三个问题是电缆桥架模型没有指示防腐涂层的类型,并且没有统一的文字描述。

现实中有关于此问题的课程。例如,在我国进行总承包的印度尼西亚项目中,电缆桥架的表面防腐处理未经过盐雾测试。施工结束后不久,桥架生锈严重,必须更换。

桥架的表面防腐涂层类型主要包括热浸镀锌,镀锌镍,冷镀锌,粉末静电喷涂等。根据制造商的数据,热浸镀锌的工艺寿命不少于40年,适用于室外重度腐蚀环境。

高的;锌镍镀层的工艺寿命不少于30年,也适用于室外重度腐蚀性环境,成本高;冷镀锌工艺寿命不少于12年,适用于户外轻度腐蚀性环境,成本一般;粉末静电喷涂工艺寿命不少于12年,适用于室内常温和干燥环境,价格中等。

设计人员应根据工程环境条件合理选择走线架的表面防腐层类型,并在设计文件中明确表达。

电缆托盘防火等级选择。电缆桥架可用于有防火要求的部分。可以将耐火或耐火的板,网和其他材料添加到电缆梯和桥架中,以形成封闭或半封闭的结构。

支架和衣架的表面应涂防火涂料和其他措施,其总体耐火性应符合相关法规或标准的要求。

在具有较高工程防火要求的地方,请勿使用铝合金电缆桥架。

 1.电缆网络需要进行屏蔽,以防止电气干扰或具有外部保护功能,例如腐蚀



 2. F型复合环氧树脂防腐阻燃电缆托盘应在强腐蚀性环境中使用。

支撑臂和支架也应使用相同的材料制成,以延长桥架和附件的使用寿命。

 3.除上述以外,电缆型,可以根据现场环境和技术要求选择槽型,阶梯型,玻璃防腐阻燃电缆桥架或钢质普通型电缆桥架。

建议在容易积灰且需要遮盖其他地方或室外的环境中添加盖板。

 4.在公共通道过马路时或在户外,应在底部台阶的底部添加垫子,或在本节中使用托盘。

大跨度公共通道时,可以增加桥架的承载能力,也可以根据用户要求选择线框。

 5.大跨度 3m,应使用复合桥。

 6。复合环氧树形手指桥应在室外使用。

 LQJ系列铝合金电缆桥架是一种防腐桥架。

它具有结构简单,样式新颖,耐腐蚀,安装维护方便,无需维护等特点,可适用于各种环境条件。

 LQJ系列铝合金防腐桥架根据结构可分为LQJ-A,B,C和LQJ-LPC类型。前者采用具有不同横截面形状的铝合金挤压型材加工桥板和梯子,可分为

型,托盘型,槽型结构以满足不同场合的需要,后者由折叠铝板,制成槽型接线管,并有各种特殊的弯头,以满足电缆布线的需要。

 LQJ-A,B,C型铝合金挤压型材的加工和成型是固溶和人工时效处理,不仅提高了铝合金的耐腐蚀性,而且提高了铝合金的强度,从而确保了铝合金桥具有更高的承载能力。 LQJ系列铝合金防腐桥的表面经过阳极氧化处理,使其具有更优异的耐腐蚀性,长的耐腐蚀性,

src=http___cbu01.alicdn.com_img_ibank_2018_062_530_9229035260_1262825556.jpg&refer=http___cbu01.alicdn
