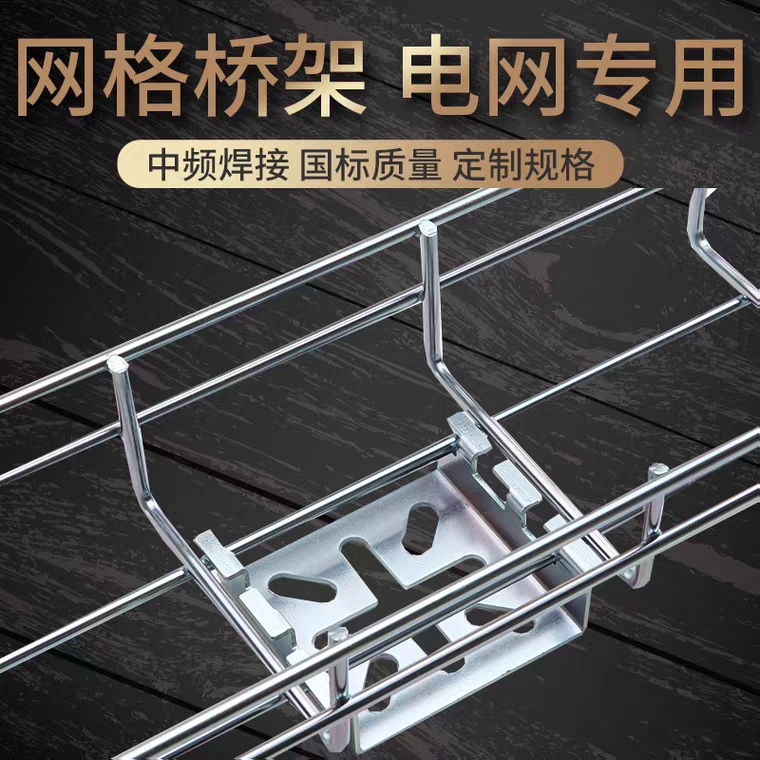

网络机房网格桥架

1.网络机房规划说明

 Grid机房机柜和机架（以下称为机柜）均按照标准42U机柜考虑。最上面的4U空间专用于光纤配线架，而下面的4U空间专用于110个配线架。

连接时，它们从上到下按顺序排列。如果单个机柜中没有此类配线架，则该空间是预留空间，不能占用；此外，中间的34U空间是24端口模块化配线架，电缆管理器和

交换机的专用空间，24端口模块化配线架及其相应的电缆整理器占据了空间的下半部分，按从上到下的顺序排列为有线网络，设备管理网络，无线网络和有线电话；

中间34U空间的上半部分由交换机及其电缆整理器占据，并按从上到下的有线电话，无线网络，设备管理网络和有线网络的顺序排列；配线架，交换机和理线器的排列顺序为

具体占用的空间和布置由施工单位进行排列。但是，24端口模块化配线架的最大数量为8。如果超过该数目，配线架，电缆管理器和交换机将安装在下一个机柜中。

 2.具体设计

如果竖井中有两个或更多机柜，则应在第一个机柜中安装有线网络和电话，并在第二个机柜中连接设备管理网络和无线网络。内阁。

详细信息如下图所示：

竖井中的机柜布置

竖井中的两个机柜的布置

竖井中的多个机柜的布置

＃ ## 3.网格机房机柜和机架安装金属底座和电缆固定方法

机柜采用下入口方式

金属底座应安装在机柜下方。标准底座尺寸为600 * 600 * 300mm。保留在金属底座中的电缆应能够围绕底座内部的空间1.5米。

底座的边缘尺寸和颜色应与机柜相同。

如下图所示：

由于弱电流井和聚会场所的空间限制，机柜采用上进线方式

 A的要求，网格计算机室中不可拆分的机柜应采用上进线方式。

机柜的底部不应使用金属底座固定。机柜应平行放置且紧凑。机柜左右梁不应该固定。皮带轮应安装在机柜底部，以方便向前和向后移动。

每个机柜上方应有一个独立的上部保留空间，该保留空间可为金属机柜定制或安装宽桥。

对于机柜上方的预留电缆，应考虑来回移动机柜的距离，并且机柜上方的电缆在移动时也应遵循。

保留在金属盒或桥架中的电缆应能够以2.0米的圆周围绕内部空间。

机柜中的电缆固定方法

要求网格计算机机房中的所有集成布线电缆都必须使用电缆固定器固定，并且电缆固定器需要从上到下排列电缆，并从左侧均匀地拆分电缆在右边。

机柜中的固定电线型号如下图所示：

开放式机架安装和固定方法

由于空间有限对于弱电流轴，应使用开放式机架。

机架应选择地板

左右移动很容易。在网络计算机室中采用上部电缆引入方法。每个机架上方应有一个独立的上部电缆保留空间。预留的空间可为金属柜定制或安装宽桥。

对于机柜上方的预留电缆，请考虑左右移动机架的距离，机柜上方的电缆应随移动而移动。

金属盒或桥架中保留的电缆应能够以2.0米的圆周围绕内部空间。

配线架电缆应按照上述条款进行固定。
