走线架具体应用

电缆桥架的类型很多，常见的是U型钢电缆架，机房电缆架，铝合金电缆架，网格电缆架和镀锌电缆架。

 1 。概念

电缆架的类型很多，常见的是U型钢电缆架，机房电缆架，铝合金电缆架，网格桥架和镀锌电缆架。

 2。类型和应用

 1外部金属丝架经过热浸镀锌处理。

线架外。

适合户外使用。

线架通常由角钢，扁钢和多孔U形钢组合处理，然后对表面进行热浸镀锌处理。

机房室内电缆架可根据要求选择铝质电缆架或钢质电缆架。

 steel 2钢丝绳架。

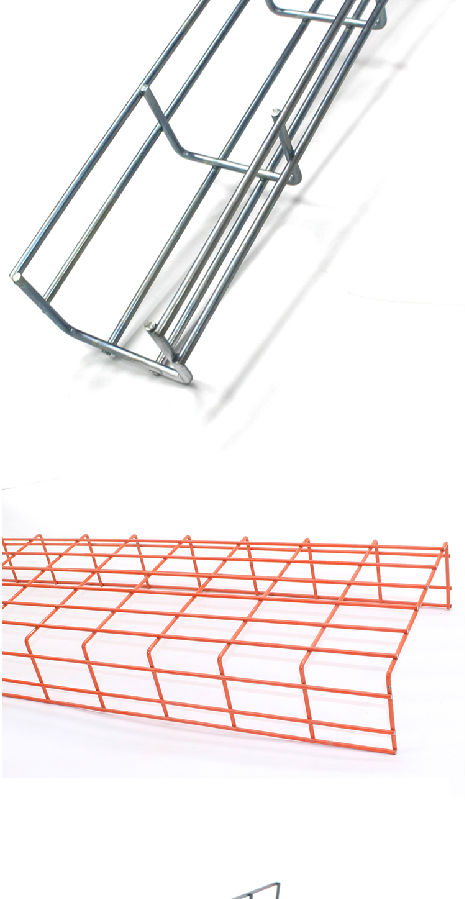

一般分为扁平钢丝架和多孔U形钢丝架。扁钢线架1适用于基站和较小的计算机房。

多孔U型钢电缆架有两种类型：标准和轻型U-II。

 U-II型电缆架适用于基站和小型机房。可以代替扁钢电缆架使用。一般厚度为1.5mm和2mm。标准的多孔U型钢电缆架适用于不同的大型，中型和小型机房。材料厚度为2mm。

此外，可以定制2.5mm和3mm的厚度。

结构优美，安装和扩展方便，悬挂方式灵活。

 3基站电缆架。 LP-ZXJ-L-LBG系列要求低成本，易于安装，每米100KG以上的承重能力； LP-ZXJ-L-LD系列; LP-ZXJ-L-34H系列; LP-ZJX-L-32K

系列：以上系列的电缆架可用于无线基站和电缆很少的小型机房。

 4铝合金线架

铝合金电缆架是一种专门用于机房电缆布线的装置，广泛用于中国电信，中国联通，中国网通，中国移动。

铝合金电缆架是现代通信设备机房中通信设备必不可少的辅助设备。它不仅具有支撑所有电缆重量，为顶部设备提供布线和提供固定支点的功能，而且还可以美化机房。

铝合金电缆架根据信息产业部的要求，其设计为全开放式裸机架，可用于天花板布线，沿墙壁布线和垂直机架布线。

承重效果好，美观方便，有利于以后的维护，检查和维修。

 5号机房布线架。

大型机房或中央机房要求电缆架坚固，美观且具有成本效益。

 LP-ZXJ-L-KX系列; LP-ZXJ-L-DX系列;可以选择LP-ZXJ-L-50D系列；根据电缆架携带的电缆数量选择合适的电缆架组合。

 6钢丝机架。

一般分为扁平钢丝架和多孔U形钢丝架。扁钢线架1适用于基站和较小的计算机房。

多孔U型钢电缆架有两种类型：标准和轻型U-II。

 U-II型电缆架

它适用于基站和小型机房。可以代替扁平钢丝架使用。一般厚度为1.5mm和2mm。标准的多孔U形钢丝架适用于不同的大型，中型和小型计算机房。材料厚度为2mm，可以使用2.5mm和3mm的厚度。

定制。

结构精美，安装和扩展方便，悬挂方式灵活。

一种用于将电缆铺设在通信室电缆架上的分离架的制造方法

 1，概念

用于在机房的电缆架上铺设电缆的分隔架，包括电缆分隔架，从顶部到底部在电缆分隔架上插入多个电缆分隔器，水平安装在电缆架

固定框架上的电缆分隔器；电缆分离架主体包括上水平板，下水平板和两个支撑板。上水平板设置有多个上千斤顶，下水平板设置有多个下千斤顶。

位于多个上千斤顶的正下方；电缆分离板上方的水平板分为电缆分离板和插入电缆分离框架的搁板插入板。电缆分隔板位于搁板插入板的上方，并且在两个电缆分隔板之间形成两个相邻的

 A电缆分隔区域。

本实用新型结构简单，设计合理，拆装方便，操作简单，使用效果好，可有效提高电缆敷设效率。

 2，安装方法

在设备安装项目中，将电线放在机架上的工作量非常大。电缆敷设设备人员需要根据预先设计的电缆敷设位置将所有要布置的电缆一一敷设，以确保敷设电缆。

机架排列整齐，电缆直。

传统的在机架上铺设电缆的方法是：电缆铺设设施的工作人员首先根据预先设计的电缆铺设位置来铺设电缆，然后按照铺设顺序一一铺设。所有电缆均应放置在电线架上

完成所有放置后，施工人员将拉直分布在电线架上的电缆，并按照电缆要求的捆扎方法捆扎拉直的电缆铺设设施设计图。

使用上述传统的敷设方法将电缆敷设在电线架上时，由于最初敷设的电缆都完全放在电线架上，因此在敷设电缆时，必须遵循敷设顺序并使用一些电缆芯用电线编织马尾并记录

布置每条电缆的顺序需要大量工作；并且在将所有电缆都放置在电线架上之后，必须将从电线架一端到另一端的另一头布线一一分类，因此，电缆敷设过程非常繁琐，工作效率很高。敷设电缆非常低。

实用程序模型内容。针对现有技术中的上述缺点，提供了一种敷设在通信室配线架上的电缆隔板，该隔板结构简单，设计合理，拆装方便，操作简单，使用方便。效果好，可以有效提高电缆敷设效率。

节省时间和精力。

 3.优点

 1.结构简单，设计合理，易于加工和生产，拆卸方便且成本低

 2.易于使用和操作。在布置电缆之前，请先将本实用新型安装在电线架上，然后根据预先设计的电缆布局

设置插入电缆分离板的位置；在实际敷设电缆时，将每根电缆一一放置在相应的电缆分隔区域中，消除了在敷设电缆时扎成辫子状的电缆的麻烦，并使电缆布置得更加

将它们笔直并整齐地放置在电线架上;捆扎电缆时，可以按照电缆敷设设备设计图要求的捆扎方法直接捆扎，而无需布置电缆。

捆扎电缆后，拉出电缆分离板并卸下电缆分离框架。

 3。使用效果好，实用价值高。具有广阔的推广和应用前景。适用于各种类型的线架和不同规格的电缆敷设过程。本实用新型在将电缆敷设在线架上时，可以有效地进行电缆

分离，并按层和列整齐地排列敷设的电缆，以便在以后的阶段将电缆整齐，简单，快速地捆扎在一起。

此外，使用本实用新型可以及时发现电缆位置排列不正确的问题，从而有效地提高了电缆的捆扎效率，节省了时间和精力。

向上，本实用新型结构简单，设计合理，拆装方便，操作简单，使用效果好，可省去传统电缆敷设方法中马尾辫和电缆布置的两个过程。
